- 商品名稱: Diamond-110型全自動鎖線機
- 商品編號: Diamond-110
Diamond-110型全自動鎖線機主要用于出版物印刷的印后裝訂，尤其是高檔精裝書刊裝訂的鎖線工藝。它主要由搭頁部分、鎖線部分和自動控制裝置組成，能自動完成取帖、搭頁、鎖線、分本、收書功能以及故障檢測的自動控制。調整方便，運行穩定，一個人就可以實現輕松操作，生產效率高。機器的鎖線質量精良，最高速度達到130帖/分鐘，可以實現平行瑣和交錯鎖。
Diamond-110型全自動鎖線機
Diamond-110型全自動鎖線機主要用于出版物印刷的印后裝訂，尤其是高檔精裝書刊裝訂的鎖線工藝。它主要由搭頁部分、鎖線部分和自動控制裝置組成，能自動完成取帖、搭頁、鎖線、分本、收書功能以及故障檢測的自動控制。調整方便，運行穩定，一個人就可以實現輕松操作，生產效率高。機器的鎖線質量精良，最高速度達到130帖/分鐘，可以實現平行瑣和交錯鎖。
Diamond-110(鉆石) 全自動鎖線機的獨特優勢:
♦ 自動化程度更高
自動分帖搭頁、計數打空、割線分本、產量統計和集中控制潤滑。自動對缺帖、漏貼、多帖、縮帖、斷線、堵塞等實施全程檢自動檢測控制。
♦ 生產效率高，更換作業調整時間短
調整方便迅速，工作效率高。布局合理，僅需一人可操控全機，快速準備就緒性能和電腦輔助可取得經濟高效的生產。
♦ 鎖線質量高
采用國際流行的小針距（15.7mm）、細針（1.5mm），鎖線牢固平實、整齊美觀不漏膠。
♦ 功能齊全
同時配有平鎖和交錯鎖兩種鎖線方式，具有對齊邊和不齊邊二種書帖進行分貼的功能，滿足不同書芯的工藝要求。
♦ 精選零件，保證高品質
選用優質進口零件，包括穿線針、鉤線針、底針、鉤爪、割線刀等，經久耐用。
♦ 全自動書貼檢測系統
整機在每一關鍵位置都安裝有靈敏的書貼檢測裝置，確保鎖線的每一個步驟順利進行，鎖出高質量的書芯。
勾爪機構書貼檢測裝置：如果書帖下帖時出現錯誤，而沒有順利進行，機器停機，同時此裝置將會發送信號到觸摸屏提示錯誤。
第一個缺貼檢測裝置：如果書帖沒有正確被傳送到書帖開帖機構，機器停機報警。
書貼開貼裝置：書貼開貼裝置確保每一送往鎖線機構的書貼都是已被打開的。
色標檢測裝置：在書貼被鎖線前對每一書貼的色標檢測，確保每一送往鎖線機構的書貼都是正確的書貼。
第二個缺貼檢測裝置：如果沒有書貼被送到鎖線機構，機器停機，并在觸摸屏顯示錯誤信息。
斷針/斷線/跳針檢測裝置：在鎖線的過程中，機器能自動檢測到斷針、斷線或跳針。
關鍵詞:- JMD
-
控制中心
操作人員僅需輸入參數，機器啟動和完成整個鎖線工作流程。同時，觸摸屏還能反饋機器在運行中出現的錯誤報警，并提示解決。

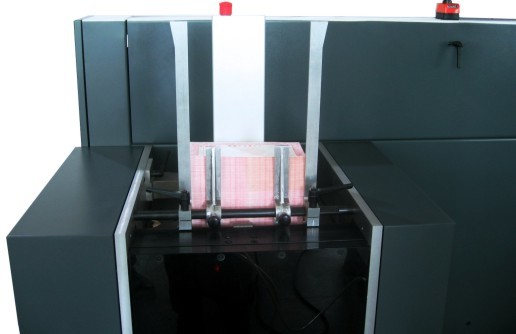

書帖堆積機構
堆放在書貼堆積機構的書貼將從底部一張一張地被分紙針分貼，然后被吸嘴吸下并傳送到下一位置。
自動開帖系統 具有2種開貼模式：一是分頁刀開貼，用于高低腳書貼；二是吸嘴開貼，用于打開沒有高低腳的書貼，通過兩側的每一側的四個旋轉的可伸縮的吸嘴，可以單獨調整還可以替換。

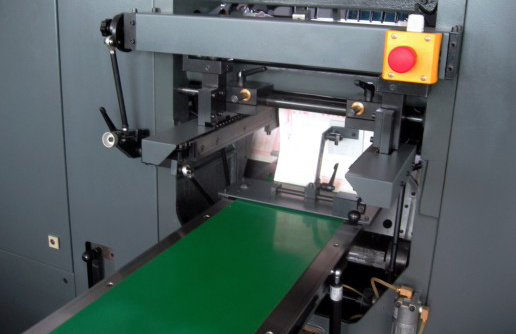

鎖線成品輸出
每一本鎖好線的書芯將被自動割線分本并自動輸出。

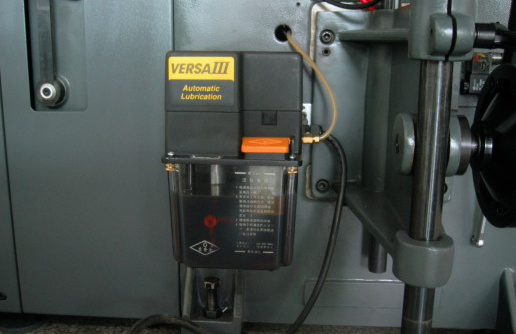

中央潤滑系統 機器潤滑操作簡單，只需一鍵泵油，各個需要潤滑的部分自動加油潤滑。

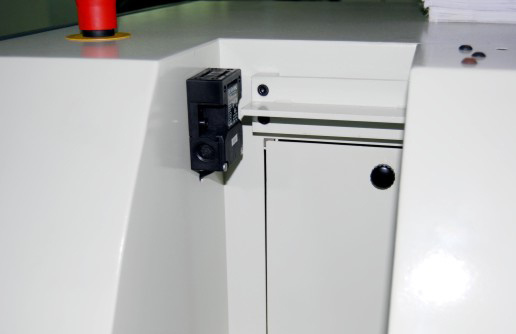

安全的操作：如果機器護罩被打開，機器將會停機報警。
安全保護功能 整個鎖線流程可以通過大面積通明的護罩觀察到，不管任何位置出現故障，均可一目了然。如果機器護罩被打開，機器將會停機報警。
-
型號
Diamond-110
最大裝訂幅面
Max:360*310mm
最小裝訂幅面
Min:150*100mm
裝訂速度
Max:130cycles/min
單貼厚度
0.5-2mm
針組數
10組
針距
15.7mm
功率
4.4kw
機器重量
2450kg
外形尺寸（L*W*H）
4066*1626*1818mm
